EEg Zubehör

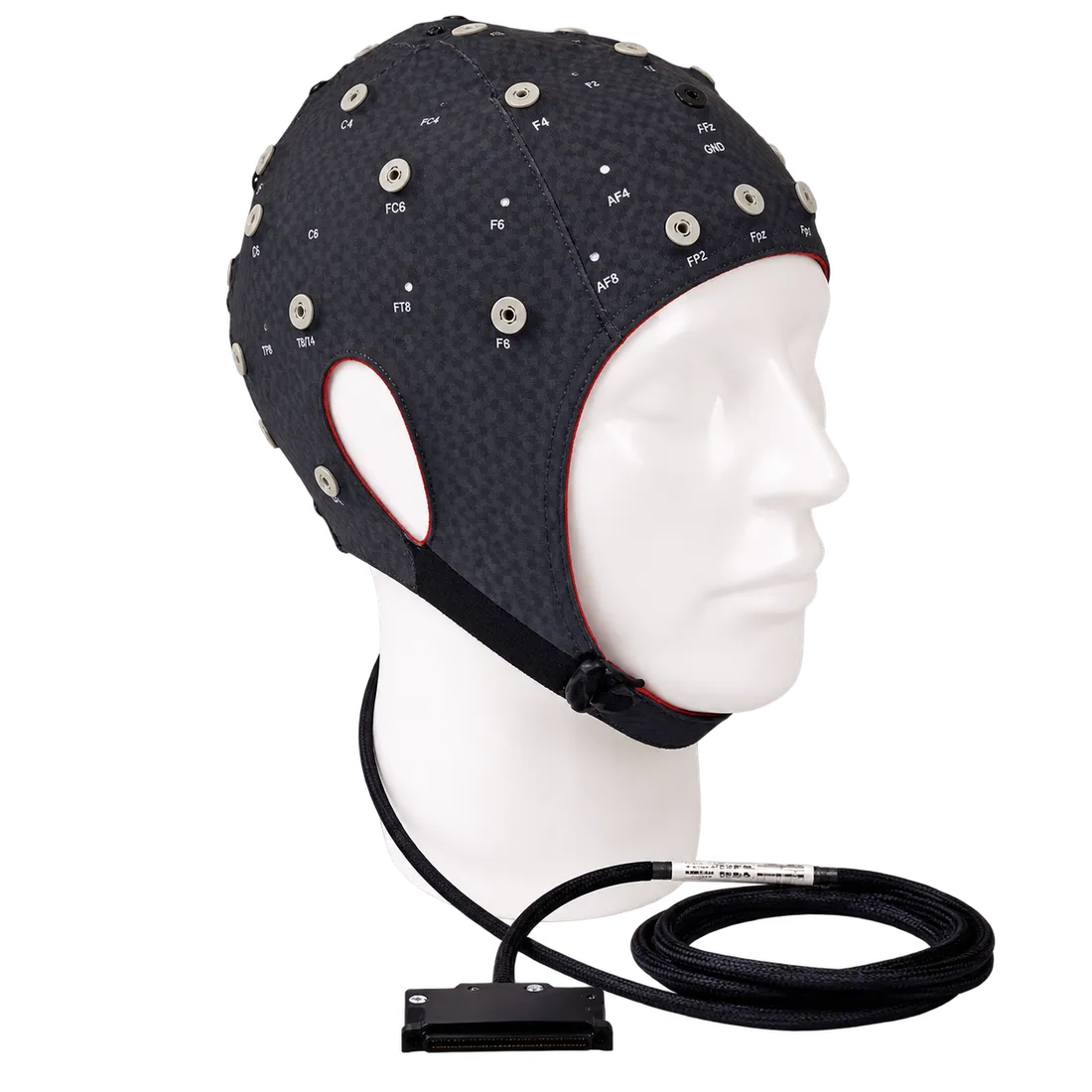

Die NeXus EEG Cap wurde speziell für den NeXus-32 entwickelt. Es ist eine 21-Kanal EEG-Kappe gemäß dem 10-20er-System. Für diese Kappe brauchen keine gesonderten Elektroden bestellt zu werden, da die Elektroden bereits in die Kappe eingebaut sind. Die Kappe enthält 21 Sinterelektroden und kann mehrere Hunderte Male verwendet werden. Die Kappe besteht aus dehnbarem, komfortablem Material und wird in drei Größen geliefert:

• klein (50-54)
• mittel (54-58)
• groß (58-62)

Die Gummisaugnäpfe auf der Innenseite der Kappe halten sie an ihrem Platz und verhindern unerwünschtes Austreten von Electrogel. Alle Kabel sind karbonbeschichtet und reduzieren Artefakte mittels unserer aktiven Rauschunterdrückungstechnologie auf ein Minimum.

Um diese Kappe zu verwenden, wird der Adaptor NeXus EEG Cap benötigt.

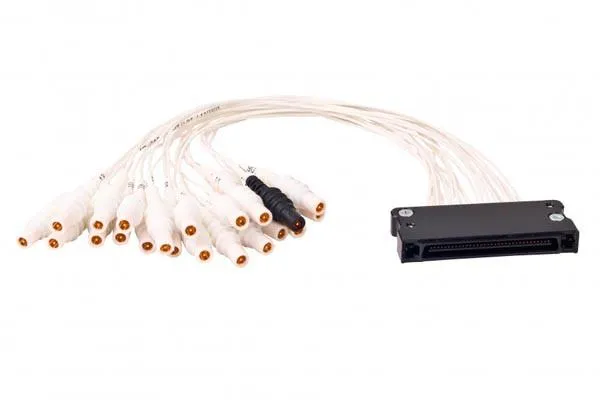

Der Adapter NeXus EEG Cap wird benötigt, wenn die NeXus EEG Cap für den NeXus-32 verwendet wird. Die 22 einpoligen Kabel/Kanäle (21 + 1 Erde) des Adapters sind etikettiert/nummeriert und werden an den NeXus-32 angeschlossen.

Sie brauchen die Kabel vor erstmaliger Benutzung nur an die Kappe anzuschließen, da die Kabel an ihrem Platz bleiben. Der Adapter lässt sich ganz einfach an die NeXus EEG Cap anschließen, wodurch sich die Vorbereitungszeit signifikant verringert.

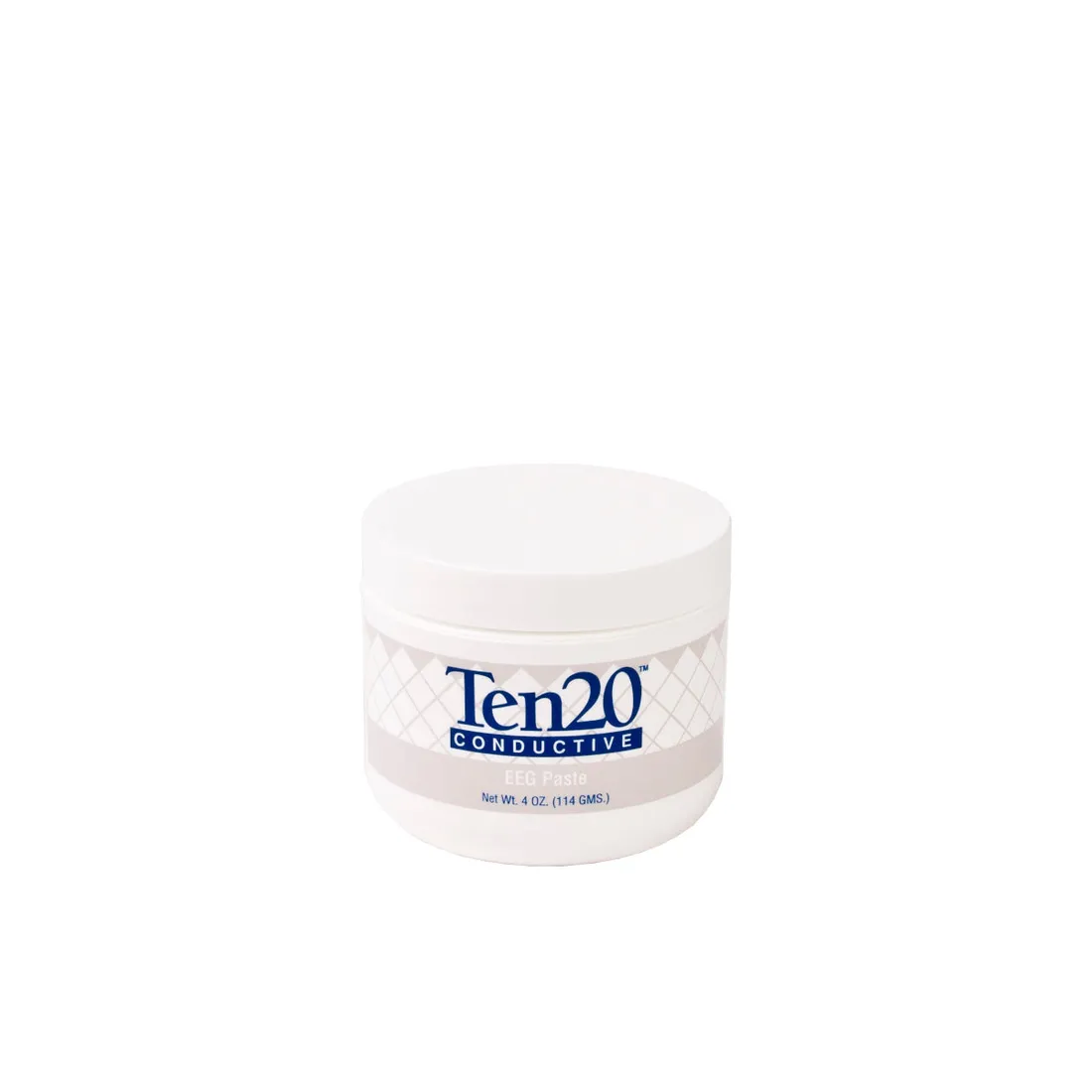

Das Ten20 EEG-Leitgel ist eine Elektrodenpaste, die als Kleber wie auch als Leitplaste für EEG-Messungen verwendet wird.

Tragen Sie das Gel auf unsere EEG Scheiben Elektroden oder NeXus Minicap Elektroden auf. Wir empfehlen Ihnen, vor Gebrauch dieser Paste Nuprep als abrasives Hautvorbereitungsgel zu verwenden. Die Elektroden werden mit lauwarmem Wasser oder mit Ivory gereinigt.

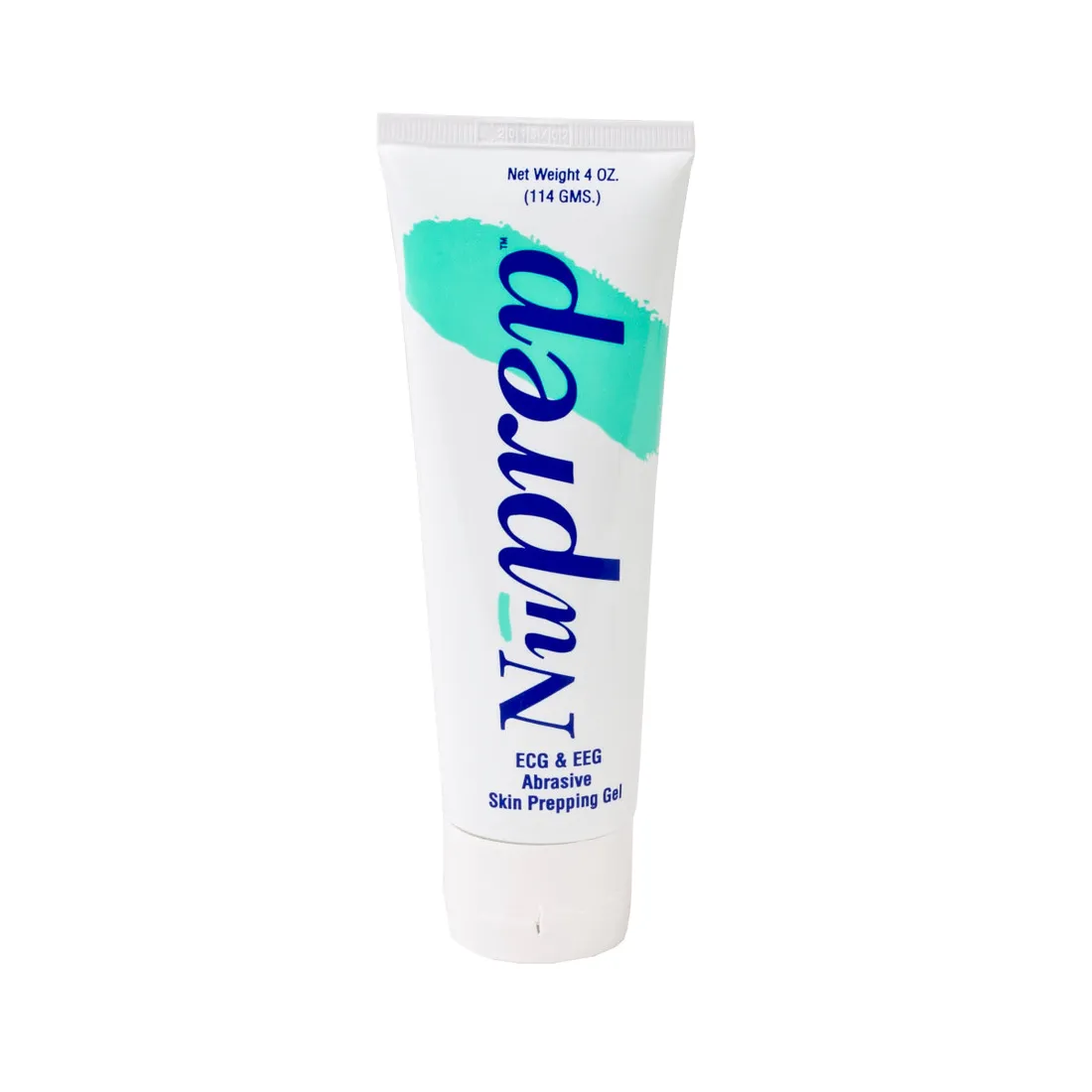

Nuprep EEG Hautovrbereitung ist ein Abrasivgel zur Vorbereitung der Haut vor einer EEG-Messung. Reiben Sie es leicht in die Haut ein (z.B. mit einem Wattestäbchen); anschließend können Sie überschüssiges Gel mit einem sauberen Gazetupfer beseitigen. Sie können dann unter Verwendung eines geeigneten Elektrodengels (wie Ten20) eine Elektrode anlegen.

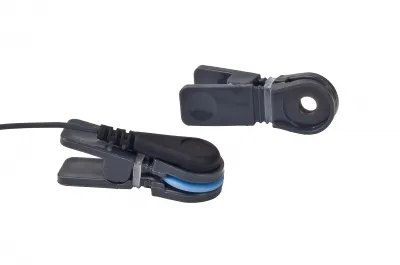

Die EXG Sensor Earclips gehören zum Zubehör für EEG-Anwendungen. Diese Ohrbügel eignen sich ideal für den Gebrauch mit unserem NeXus EXG Sensor und den EEG Scheiben Electrodes.

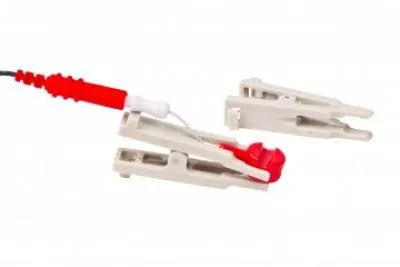

Die Minicap Elektroden Earclips gehören zum Zubehör für EEG-Anwendungen. Diese Ohrbügel eignen sich ideal für den Gebrauch mit den NeXus Minicap Elektroden, um diese Elektroden an den Ohren zu befestigen.

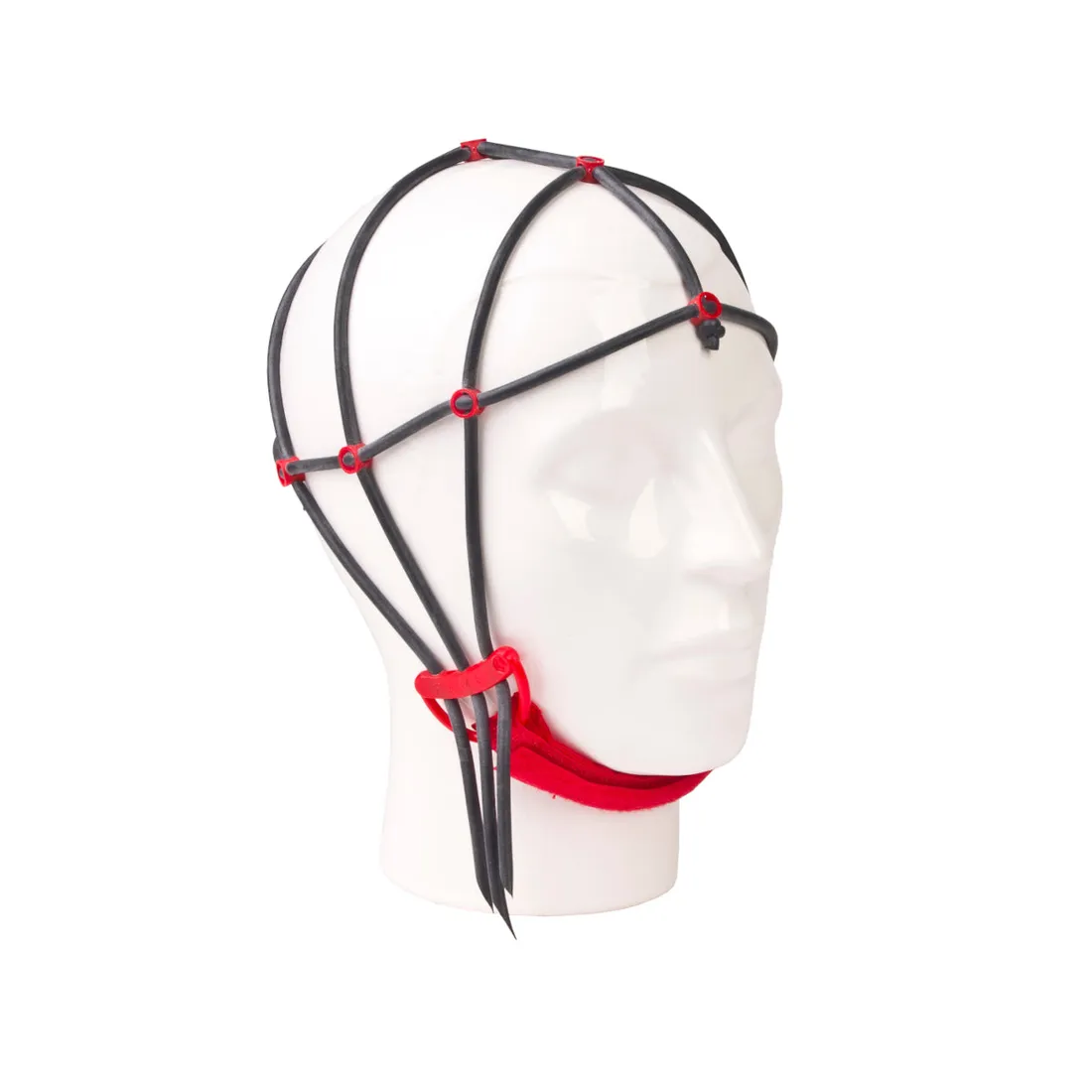

Die NeXus Minicap ist eine hervorragende Kappe und kann ohne Weiteres bis zu 4 EEG-Kanäle mit Ihrem NeXus nutzen. Sie besteht aus dehnbarem Gummimaterial und wird in vier Größen geliefert:

• extra klein (42-47)
• klein (47-52)
• mittel (52-57)
• groß (57-62)

Die NeXus Minicap kann mit dem NeXus EXG Sensor oder dem NeXus EXG TP Sensor verwendet werden. Schließen Sie einfach die EEG Scheiben Elektroden oder die NeXus Minicap Elektroden an Ihren Sensor an und positionieren Sie sie unter der Kappe. Die Elektroden können einfach mit Elektrogel (Auftragung mittels Spritze und stumpfer Nadel) oder mit Hilfe von Nuprep und Ten20 angewandt werden.

Als Alternative zum Mastoid könnten Sie auch unsere EXG Sensor Earclips oder Minicap Elektroden Earclips verwenden.

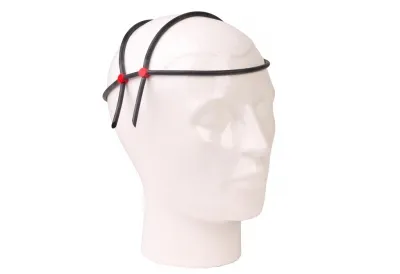

Die NeXus Microcap erlaubt aufgrund ihrer Auslegung die schnelle Standard-EEG/Neurofeedback-Anwendung mit NeXus. Sie stellt eine ausgezeichnete Alternative zur NeXus Minicap dar, wenn Sie keinen Kinnriemen wünschen. Die NeXus Microcap besteht aus dehnbarem Gummimaterial, wodurch die Kappe an ihrem Platz gehalten wird.

Die NeXus Microcap kann mit dem NeXus EXG Sensor oder dem NeXus EXG TP Sensor verwendet werden. Schließen Sie einfach die NeXus Minicap Electrodes oder die EEG Scheiben Elektroden an und positionieren Sie sie unter der Kappe. Die NeXus Minicap Elektroden können einfach mit Elektrogel (Auftragung mittels Spritze und stumpfer Nadel) oder mit Hilfe von Nuprep und Ten20 angewandt werden.

Wir empfehlen den Gebrauch unserer EXG Sensor Earclips oder Minicap Elektroden Earclips.

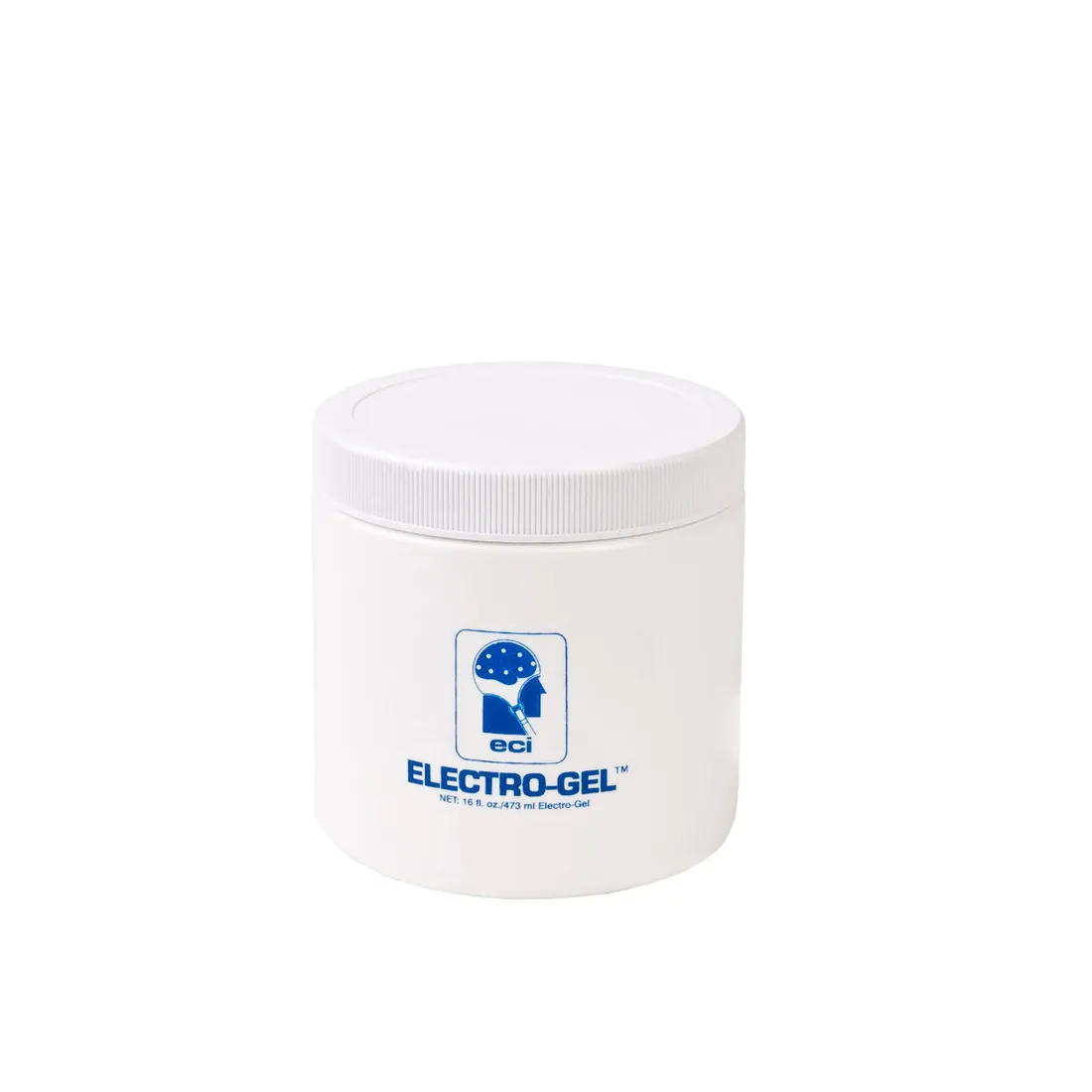

EEG Elektrogel wird als Leitgel für EEG-Kappen (wie NeXus EEG Cap) oder EEG-Elektroden verwendet. Jede Halterung der NeXus EEG Cap kann mit Elektrogel unter Verwendung einer stumpfen Nadel und einer Spritze gefüllt werden. Schütteln und drehen Sie die Spritze, um die Impedanz zu verringern.

Das Gel kann auch auf die NeXus Minicap Electrodes oder die EEG Scheiben Elektroden aufgetragen werden.

Für die gewünschte Verdünnung kann destilliertes Wasser verwendet werden. Entfernen Sie das Gel mit Hilfe von lauwarmem Wasser oder Ivory.

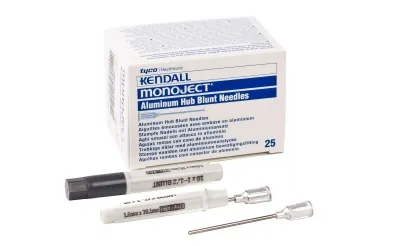

Stumpfe Nadeln werden mit einer Spritze verwendet, um Elektrogel in die Halterung der NeXus EEG Cap, die NeXus Minicap Elektroden oder die EEG Scheiben Elektroden einzufüllen.

Beim Einfüllen des Gels in die NeXus EEG Cap sollte die Spritze geschüttelt und gedreht werden, um die Impedanz/die Elektrodenoffsetwerte zu reduzieren.

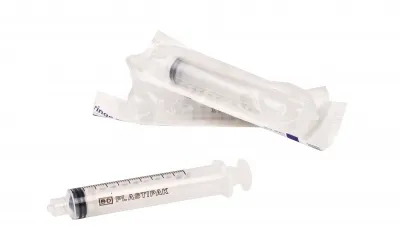

Eine 10 ml Spritze und eine Stumpfe Nadel werden verwendet, um Elektrogel in die NeXus EEG Cap, die NeXus Minicap Electrodes oder die EEG Scheiben Elektroden einzufüllen.

Beim Einfüllen des Gels in die NeXus EEG Cap sollte die Spritze geschüttelt und gedreht werden, um die Impedanz/die Elektrodenoffsetwerte zu reduzieren.

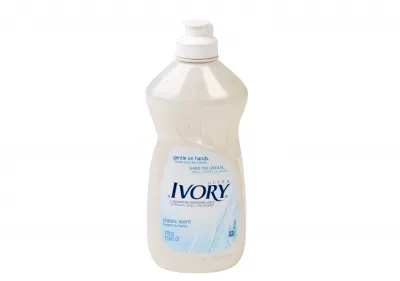

Ivory EEG Reinigung wird als Mittel zur Reinigung der NeXus EEG Cap, der NeXus Minicap Electrodes oder der EEG Scheiben Elektroden verwendet.

Bitte stellen Sie sicher, dass das von Ihnen angewandte Reinigungsverfahren die Elektroden nicht angreift.

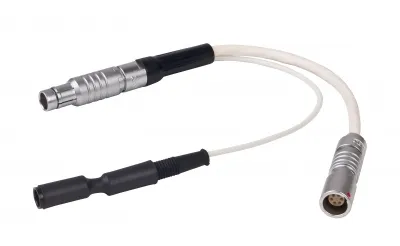

Das EEG Linked Ear Cable wurde für NeXus-4 und NeXus-10 entwickelt, um EEG Linked Ear-Messungen durchzuführen. Linked Ear ist eine sehr gebräuchliche Methode der EEG-Messung und findet bei den meisten QEEG-Datenbanken Anwendung, wie Neuroguide und SKIL. Um solche Datenbanken richtig nutzen zu können, können Sie das Linked Ear-Kabel verwenden. Wenn Sie ein oder zwei Linked Ear-Kabel verwenden, können Sie 4-Kanal-Linked Ear-Referenzmessungen durchführen (maximal 2 Kanäle in NeXus-4).

Aufbau: Das Kabel dient als Adapterkabel und wird zwischen dem NeXus EXG-Kabel und dem NeXus eingesetzt. Schließen Sie das Kabel an die Eingänge A&B oder C&D Ihres NeXus-Systems an. Der NeXus EXG Sensor (oder NeXus EXG Sensor TP) wiederum ist mit dem Linked Ear-Kabel verbunden. Wenn Sie 4 Kanäle mit dem Linked Ear-Verfahren nutzen möchten, schließen Sie ein weiteres Linked Ear-Kabel an den C&D-Eingang Ihres NeXus an und verbinden die beiden Linked Ear-Kabel miteinander.

Dieses Kabel ist nur für NeXus-4/10 bestimmt. Der NeXus-32 erfordert dieses Kabel nicht, da Sie zwischen verschiedenen Anordnungen wie Linked Ear-Anordnung/Referenzmessung wählen können.
